Description

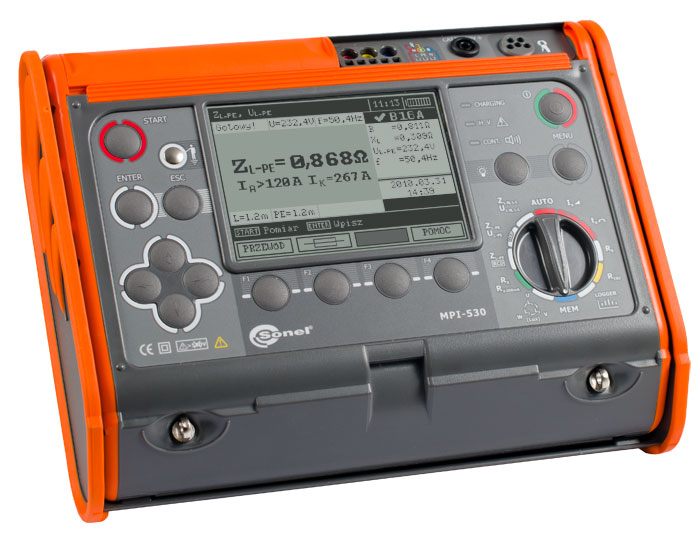

Testerul multifunctional pentru instalatii electrice MPI-530 efectueaza urmatoarele masuratori:
Masurarea impedantei buclei de scurt circuit:
- masurarea impedantei buclei de scurtcircuit cu curent de 23A (44A între faze) – rezistor de scurt circuit R=10Ω
- domeniul de masura: 95…440V, frecventa 45…65Hz,
Masurarea impedantei buclei de scurt circuit cu rezolutia 0,01Ω, în reteaua de distributie fara declansarea RCD-ului (I∆n > 30mA):
- calcularea automata a curentului de scurt circuit, tinând cont de diferenta de potential dintre 2 faze sau faza-neutru,
- sonda UNI-Schuko suplimentara pentru masuratori automate, dispozitiv de cuplare AGT pentru masurarea retelei trifazate.
Testarea RCD-urilor generale si selective cu curent diferential nominal de 10,30,100,300,500 si 1000mA. (tip CA, A si B).
Masurarea automata a tuturor parametrilor DDR-ului (când este apasat butonul de START, instrumentul face întreg ciclu de masurare, incluzand impedanta buclei de scurt circuit între L- PE cu curent de 15mA).
- masuratori ale curentului de declansare IA cu curent de test crescator (rampa),
- masuratori ale timpului de declansare tA la curenti de ½IΔn, 1IΔn, 2IΔn si 5IΔn,
- masuratori ale tensiunii de atingere UB si ale rezistentei conductorului de protectie RE fara declansarea DDR-ului,
- detectarea inversarii conductorilor L si N în priza; nu influenteaza rezultatul masuratorilor,
- posibilitatea de a masura curentul de declansare IA si timpul real de declansare tA la o singura deconectare a DDR-ului.
Masurarea rezistentei de izolatie:
- tensiuni de test: 50V, 100V, 250V, 500V, si 1000V,
- domeniul de masurarta pana la 10Ω
- posibilitatea de a efectua masuratori în priza cu ajutorul adaptorului UNI-Schuko,
- masurarea automata a tuturor rezistentelor de izolatie în cabluri de 3, 4 sau 5 fire, folosind adaptorul optional AutoISO.
Masuratori ale rezistentei de dispersie a prizei de pamânt:
- masuratori cu metodele de 3- si 4-tarusi cu ajutorul a 2 electrozi suplimentari,
- masuratori cu metoda 3- tarusi si clestete de curent,
- masuratori cu metoda 2-clesti de curent cu ajutorul a 2 clesti suplimentari.
Masurarea rezistivitatii solului.
Masurarea rezistentei conductorului de protectiesi a legaturilor de echipotential cu tensiune joasa.
Masurarea iluminarii
Verificare rapida a corectitudinii conectarii nulului de protectie PE cu ajutorul unui electrod tactil.
Masurarea si înregistrarea tensiunii, curentului, frecventei, puterii (activa, reactiva si aparenta) si cosφ, armonici de tensiune si curent pâna la 40, THD.
Verificarea succesiunii fazelor si sensul de rotatie a motorului.
Memorie inovativa cu posibilitatea descrieri a: punctelor de masura, instalatiei, numele clientului.
Alimentarea de la acumulatori (standard) sau baterii (optional)
Instrumentul îndeplineste cerintele standardului EN 61557.
