Description

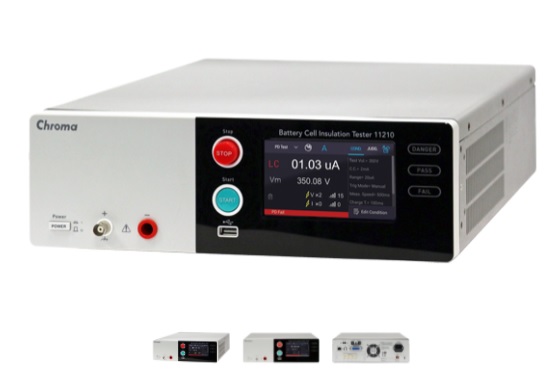

Testerul de izolare al celulelor de baterii Chroma 11210 este un instrument folosit pentru măsurarea precisă a curentului de scurgere (LC) și arezistenței la izolație (IR) bateriilor jelly-roll / dry-cell precum și a diverselor materiale de izolare. Pe lângă măsurarea standard LC / IR, 11210 are o funcție unică care detectează descărcările parțiale (PD) sau flashover care pot avea sau au avut loc în interiorul materialului de izolare în timpul procesul de testare a izolației pe tensiune înaltă.
Cu detectarea defectului PD a bateriei interne starea înainte de umplerea electrolitului, produsele pot fi filtrate înainte de a intra in următoarea etapă de producție împiedicând pericolele potențiale care pot apărea pe teren.
Spre deosebire de metodele de test de izolare tradiționale , Chroma 11210 oferă un conceptcu totul nou pentru inspecția și evaluarea calitatii bateriei.
Cu o capacitate amplă de curent de încărcare, 11210 poate atinge cu ușurință viteză mare de testare cu executarea automată a secvenței de testare. Secvența unui test de izolare regulat în aplicația țintă este
„Încărcare → Dwell→ Test → Descărcare” Aceasta secvența poate fi executată automat în 20 ms sau mai puțin pentru un singur DUT (dispozitiv În testare); adică testele efectuate pe linia de producție pot atinge rate de proces de 50 buc / sec sau mai mult.
Chroma 11210 măsoară LC într-o largă gama, de la 10pA la 20mA cu 7 game de măsurare curentă pentru a spori precizia.
Funcția de autonomie este, de asemenea, disponibilă pentru operații rapide și ușoare pe un nou DUT.
Datorită circuitelor speciale utilizate în Chroma 11210, nu este nevoie de timp suplimentar pentru
funcția de detectare PD. Prin ambele măsurători LC / IR pot fi efectuate teste de detectare a PD
simultan și ambele rezultate ale testului vor fi raportate automat. Astfel, viteza mare de testare la <20ms per DUT este realizabilă chiar si atunci când sunt efectuate atât testele LC / IR, cât și PD.
Într-un test tradițional de izolație, verificarea contactelor este esențială pentru fiabilitatea unui
test complet. Verificarea non contact pe DUT este foarte probabil tratata ca o „trecere” în timpul testului,
în timp ce testul de izolare real nu a fost executat încă pe acel DUT. Astfel, ar putea apărea o stare "falsegood" și o defecțiune a DUT poate fi transmisa ca inexistenta. Aceasta este si mai adevărata dacă rezistența de izolație a DUT este extrem de mare. Funcția de verificare contacte în Chroma 11210 foloseste o tehnologie avansata pentru a le detecta instant pe cele care nu fac contact sigur în timpul testelor.
Este nevoie de doar 5 ms pentru a face o verificare completa a contactului înainte și / sau după măsurare.
CARACTERISTICI CHEIE:
■ Tensiune de testare: până la 1KV (dc)
■ Curent de încărcare: 50mA max.
■ Gama largă de măsurare a curentului de scurgere (LC) (10pA ~ 20mA)
■ Detecție parțială a descărcărilor / flashover pentru inspecție asupra scurtcircuitelor interne potențiale
(opțiunea A112100):
- Nivelul PD și numărul de afișare a apariției
- Evenimente PD și monitor de formă de undă V / I
- Setare limită de nivel PD programabilă
- înregistrarea formelor de undă PD și V / I (opțiunea A112101)
■ Verificare de contact fiabilă încorporată
■ Test automat cu secvență: încărcare-dwell-măsură-descărcare
■ Testare la viteză mare (20 ms / min.)
■ Afișaj full-color de 480x272 pixeli și panou tactil pentru operații ușoare
■ Maner standard, interfețe USB, RS-232, Ethernet
APLICAȚII:
■ Test de izolatie a celulelor de baterii litiu-ion (LIB) (teste pe unitatea de celule uscate)
■ Testele de izolatie pe diferite tipuri de condensatori sau orice fel de materiale de izolație
