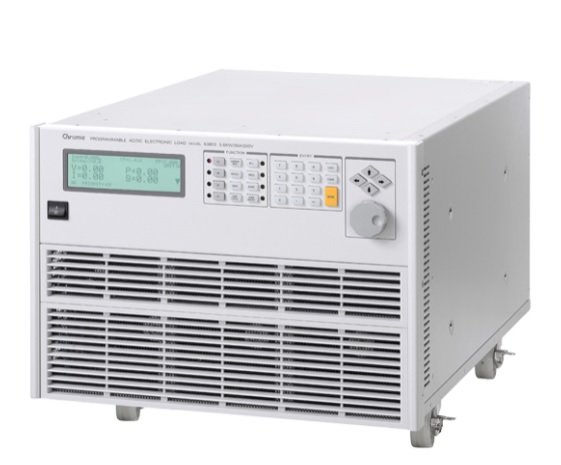

Sarcinile electronice ale Seriei 63800 Chroma ca si cc sunt concepute pentru testarea puterii Consumabilelor neîntreruptibile (UPS), invertoarelor off-grid, surselor de curent alternativ și
altor dispozitive de alimentare, cum ar fi comutatoare, circuite întrerupătoare, siguranțe și conectori.
Chroma 63800 Loads poate simula încărcarea condiții în condiții de creștere ridicate și variabile
factori de putere cu compensare în timp real chiar când forma de undă de tensiune este distorsionată. Aceasta caracteristica specială oferă capacitatea de simulare în lumea reală și previne suprasolicitarea prin aceasta oferind rezultate de test fiabile și imparțiale.
Designul de ultimă generație al modelului 63800 utilizează tehnologie DSP pentru a simula sarcini rectificate neliniare cu modul său unic de funcționare RLC. Acest mod îmbunătățește stabilitatea prin detectarea impedanței UUT și reglarea dinamică a sarcinii controlați lățimea de bandă pentru a asigura stabilitatea sistemului.
Măsurătorile complete permit utilizatorilor să facă acest lucru monitorizați performanța de ieșire a UUT. În plus, semnalele de tensiune și curent pot fi direcționate către un osciloscop prin ieșiri analogice. Opțiunile de interfață GPIB / RS232 oferă telecomandă control & monitor pentru integrarea sistemului. Ieșirile digitale încorporate pot fi, de asemenea, utilizate pentru a controla
relee externe pentru testarea scurtcircuitului (bară).
Caracteristica Chroma 63800 Loads în controlul vitezei ventilatorului pentru a asigura un zgomot acustic redus. Diagnosticul / funcțiile de protecție includ autodiagnosticul rutine și protecție împotriva alarmei de supratensiune, supracurent, supra-temperatură și supratensiune.
Caracteristici principale:
■ Putere nominală: 1800W, 3600W, 4500W
■ Gama de tensiune: 50V ~ 350Vrms
■ Domeniul curent: Până la 18 brațe, 36 brațe, 45 brațe
■ Curent de vârf: Până la 54A, 108A, 135A
■ Funcție paralelă / trifazată
■ Gama de frecvență: 45 ~ 440Hz, DC
■ Gama factorilor de creastă: 1.414 ~ 5.0
■ Gama factorilor de putere: 0 ~ 1 lead sau lag (modul rectificat)
■ CC, CR, CV, CP pentru încărcare DC
■ Moduri de încărcare constante și rectificate pentru încărcare AC
■ Monitor analogic de tensiune și curent
■ Măsurarea sincronizării bateriei, Teste UPS, siguranțe și întrerupătoare
■ Măsurare: V, I, PF, CF, P, Q, S, F, R, Ip +/- și THDv
■ Simulare de scurtcircuit
■ Protecție completă: Protecție OP, OC, OT și alarmă OV
■ Interfețe GPIB și RS-232
