Description
Acest dispozitiv PVPM permite măsurarea caracteristicii I-V a modulelor fotovoltaice, precum și a șirurilor și matricelor de până la 1500V și 20Acc. Folosind metode brevetate, instrumentul poate calcula puterea de vârf, Rs și Rp dintr-o caracteristică măsurată direct la locul de instalare și poate afișa valorile pe ecranul grafic încorporat.

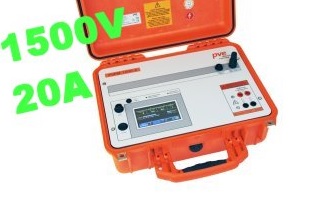

PVPM1500X este un instrument portabil într-o carcasă din plastic robustă și rezistentă la apă, cu alimentare de la acumulatorul încorporat și încărcător extern de gamă largă. Dispozitivul este echipat cu propriul PC industrial miniatural de înaltă performanță și un afișaj grafic TFT de înaltă rezoluție și contrast ridicat și astfel poate fi utilizat independent. Dacă este necesar, totuși, un PC poate fi conectat pentru transferul de date și analiza ulterioară a valorilor măsurate printr-o interfață USB standard.
Senzorul de referință de radiatii calibrat furnizat poate fi prins simplu, de ex. la cadrul modulului (paralel cu modulul solar).
Măsurarea curbei IV se face foarte rapid (în intervalul de milisecunde), rezultatele măsurătorii (de exemplu puterea de vârf) sunt afișate imediat pe ecranul TFT încorporat și stocate permanent în memoria dispozitivului. Sunt furnizate până la 4 măsurători de curbă pe minut.
Introducerea datelor modulului nu este necesară pentru măsurare, dar se poate face atât in aparat, cât și înainte de campania de măsurare la birou. În plus, aceste informații pot fi adăugate în timpul evaluărilor ulterioare.
PVPM1500X este operabil prin intermediul ecranului tactil și a meniului acestuia. Funcțiile sunt explicite datorita simbolurilor simple, iar utilizatorul este întotdeauna ghidat de program. Un instructaj pentru funcționarea dispozitivului aproape ca nu este necesar.
Caracteristici:
- PC industrial miniatural pe 32 de biți, ceas în timp real, fără piese mecanice în mișcare
- Rata de eșantionare max. 100 kHz
- Rezoluție 0,01 V - 0,25 V, 0,005 A – 0,01 A (în funcție de intervalul de selecție)
- Precizia convertorului a/d 0,08% din FSR±1 LSB
- Precizie Măsurarea puterii de vârf: ±5%
- Reproducere: ±2-3%
- Durata unei singure măsurări: 20 ms până la 2 secunde, evitând influența proprietăților capacitive ale modulului testat
- Stocare de date non-volatile pentru câteva mii de măsurători
- Senzorul de referință de iradiere (Phox) cu senzor de temperatură integrat Pt100 sau Pt1000 măsoară iradierea și temperatura celulei
- Alți senzori disponibili comercial pot fi conectați folosind o conexiune de cablu fiabilă
- Cablarea cu 4 fire între PVPM și generatorul testat evită măsurarea greșită a tensiunii
- Măsurare suplimentară a temperaturii suprafeței din spate a modulului testat (a doua intrare pentru Pt100 RTD disponibilă)
- Măsurători continue pe termen lung ale curbelor I-V în intervale de timp selectabile
- Dispozitivul poate fi atașat numai la o sursă limitată de curent continuu (generator fotovoltaic) cu cel mult 20A
Domenii de măsurare ale PVPM1500X (modificări posibile):
- Tensiune: 25V / 100V / 500V / 1500V
- Curent: 2A / 5A / 10A / 20A
- Temperatura: -40°C ... +100°C cu Pt1000
- Iradiere: 0 - 1300 W/m2 (senzor standard)
- Domeniile pentru curent și tensiune pot fi combinate în orice ordine
- Un interval optim este selectat automat de dispozitiv.
