Description
Comutator electronic pentru micro-întreruperi la liniile de alimentare și la sol până la 100 A.

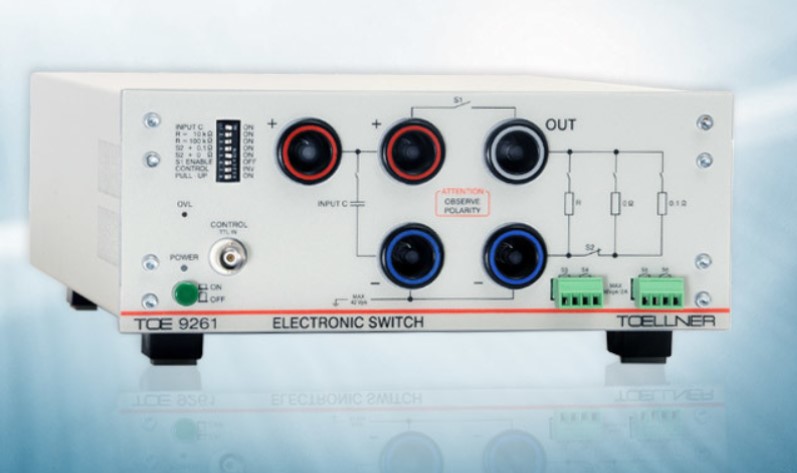

Comutatorul electronic TOE 9261 este prima alegere pentru generarea întreruperilor scurte ale tensiunilor de alimentare și, prin urmare, ideal pentru testarea electricității vehiculelor în conformitate cu standardele.
În funcție de model, curenții de până la 100 A pot fi comutați la o tensiune nominală de până la 60 V.
Caracteristici speciale
- Tensiune de intrare max. 60 V
- Curent de ieșire TOE 9261-50 max. 50 A
- Curent de ieșire TOE 9261-100 max. 100 A
- Timp de creștere / cădere <500 ns
- Dovada in caz de Scurt-circuit
- Descărcarea comutabilă a circuitului de sarcină
- Întreruperea liniilor de alimentare și de pământ până la 50 A sau 100 A
- Buffering comutabil al circuitului de intrare
- 4 comutatoare de linie de semnal
- Control cu orice generator de semnal (nivel TTL)
În timpul testării sistemelor de energie electrică a vehiculului în conformitate cu standardele, este necesar să se întrerupă momentan tensiunile de alimentare.
Utilizând comutatorul electronic TOE 9261, operațiile de comutare între <10 μs și durata aproape nelimitată sunt posibile fără probleme.
Orice sursă de tensiune de până la 60 V cu putere de curent adecvată furnizează tensiunea de alimentare.
Folosind un generator de semnal extern, fluxul de curent poate fi întrerupt folosind comutatorul S1. Descărcarea circuitului de sarcină este posibilă în timpul întreruperii curentului de sarcină, folosind un alt comutator intern S2.
În plus, o configurație poate fi selectată pentru întreruperea liniei de întoarcere negativă a sarcinii (întreruperi la sol).
Patru comutatoare de linie de semnal (S3 - S6) permit, în plus, comutarea și întreruperea precisă a liniilor de semnal și de control în orice direcție a curentului curent.
Controlul acestor comutatoare este sincron cu S1.
