Description
Sursele de alimentare cu 4 cadrante sau amplificatoarele cu 4 cadrante sunt instrumente care sunt capabile să furnizeze tensiuni de ieșire pozitive și negative, precum și curenți de ieșire pozitivi și negativi.
Sursele de alimentare de laborator sunt de obicei numai surse de alimentare cu un singur cadran. Acestea sunt capabile să furnizeze putere doar cu o singură polaritate, adică aceste instrumente funcționează doar într-un cadran din diagrama tensiunii / curentului de ieșire. Amplificatoarele obișnuite furnizează tensiuni cu ambele polarități, dar sunt în general incapabile să absoarbă valori de putere într-un interval comparabil cu cel pe care sunt capabili să îl furnizeze. Prin urmare, funcționează în principal ca dispozitive cu două cadrante.

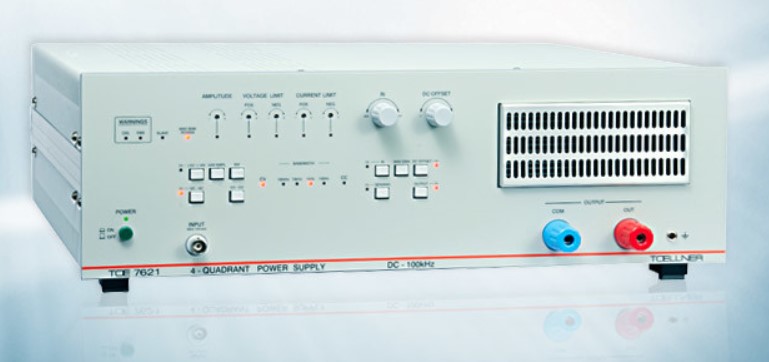

Seria TOE 7620 de surse de 4-cadrane este capabilă să funcționeze ca o "cuvă", precum și o sursă de putere cu valori egale ale puterii livrate sau absorbite. Astfel, o sursă de alimentare din seria TOE 7620 este tensiunea bipolară și sursa de curent, și o absorbtie de curent într-un instrument și poate înlocui o combinație de componente unice. Problemele frecvente cu interacțiunea componentelor individuale și oscilațiile neașteptate aparțin acum trecutului.
Caracteristici speciale:
- Sursa de 320 W și putere de absorbtie
- Putere extinsă cu unități paralele la cerere
- Curent de sarcină în timp scurt 3 x Irated (opțiune)
- Intrare de control analog de la 0 la 5 V sau 0 la 10 V
- Rata de cadere aprox. 6 V / μs la 25 V / μs (depinde de model)
- Impedanță de ieșire reglabilă
- Intrări de detectare
- Ieșiri în față, opțională în spate
- montabil pe rack de 19", 3 unitati in paralel
- Ideal pentru testarea zgomotului electric al componentelor împotriva vibratiilor electricelor vehiculului
Modele:
| Model | Tensiune de iesire | Curent de iesire | Putere de iesire |
| TOE 7621-6 | ± 6 V | ± 40 A | 240 W |
| TOE 7621-10 | ± 10 V | ± 30 A | 300 W |
| TOE 7621-20 | ± 20 V | ± 16 A | 320 W |
| TOE 7621-32 | ± 32 V | ± 10 A | 320 W |
| TOE 7621-40 | ± 40 V | ± 8 A | 320 W |
| TOE 7621-60 | ± 60 V | ± 5,3 A | 320 W |
| TOE 7621-80 | ± 80 V | ± 4 A | 320 W |
| TOE 7621-100 | ± 100 V | ± 3,2 A | 320 W |
