Description
Sursele de alimentare pentru laborator sunt în mare parte numai surse de alimentare. Acestea sunt capabile să furnizeze energie cu o singură polaritate, adică aceste instrumente funcționează doar într-un cadran al diagramei tensiunii / curentului de ieșire. Amplificatoarele obișnuite furnizează tensiuni cu ambele priorități, dar în general nu sunt în măsură să absoarbă valori de putere într-un interval comparabil cu cel pe care sunt capabili să îl furnizeze.

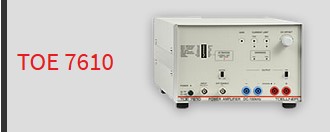

Prin urmare, funcționează în principal ca dispozitive cu două cadrane. Seria TOE 7610 de amplificatoare cu patru cadrane poate funcționa ca o cuva de energie, precum și o sursă de putere cu valori egale ale puterii livrate sau absorbite.
Seria TOE 7610 este astfel un amplificator de tensiune, tensiune bipolară și sursă de curent și absorant de curent într-un singur instrument. Trebuie să combinați diferite instrumente, unde problemele apar frecvent cu coordonarea componentelor individuale și tendința de a oscila, aparține acum trecutului.
Caracteristici speciale
- Sursa de 150 W
- Curent de sarcină scurt 3 x Irated - Intrare de control analog 0 până la 5 V sau 0 până la 10
- ½ 19 „lățime, posibilă instalare paralelă cu 3 HU- Rata de accelerare (creștere) aprox. 6 V / μs la 25 V / μs (depinde de model)
- Sensing
- Ieșire în față, opțională în spate
- Ideal pentru testarea zgomotului electric al componentelor împotriva ondulării electricelor vehiculului
Modele:
| Model | Tensiune de iesire |
Curent de iesire | Putere de iesire |
| TOE 7610-10 | ± 10 V | ± 15 A | 150W |
| TOE 7610-20 | ± 20 V | ± 7,5 A | 150W |
| TOE 7610-40 | ± 40 V | ± 4 A | 150W |
| TOE 7610-60 | ± 60 V | ± 2,5 A | 150W |
